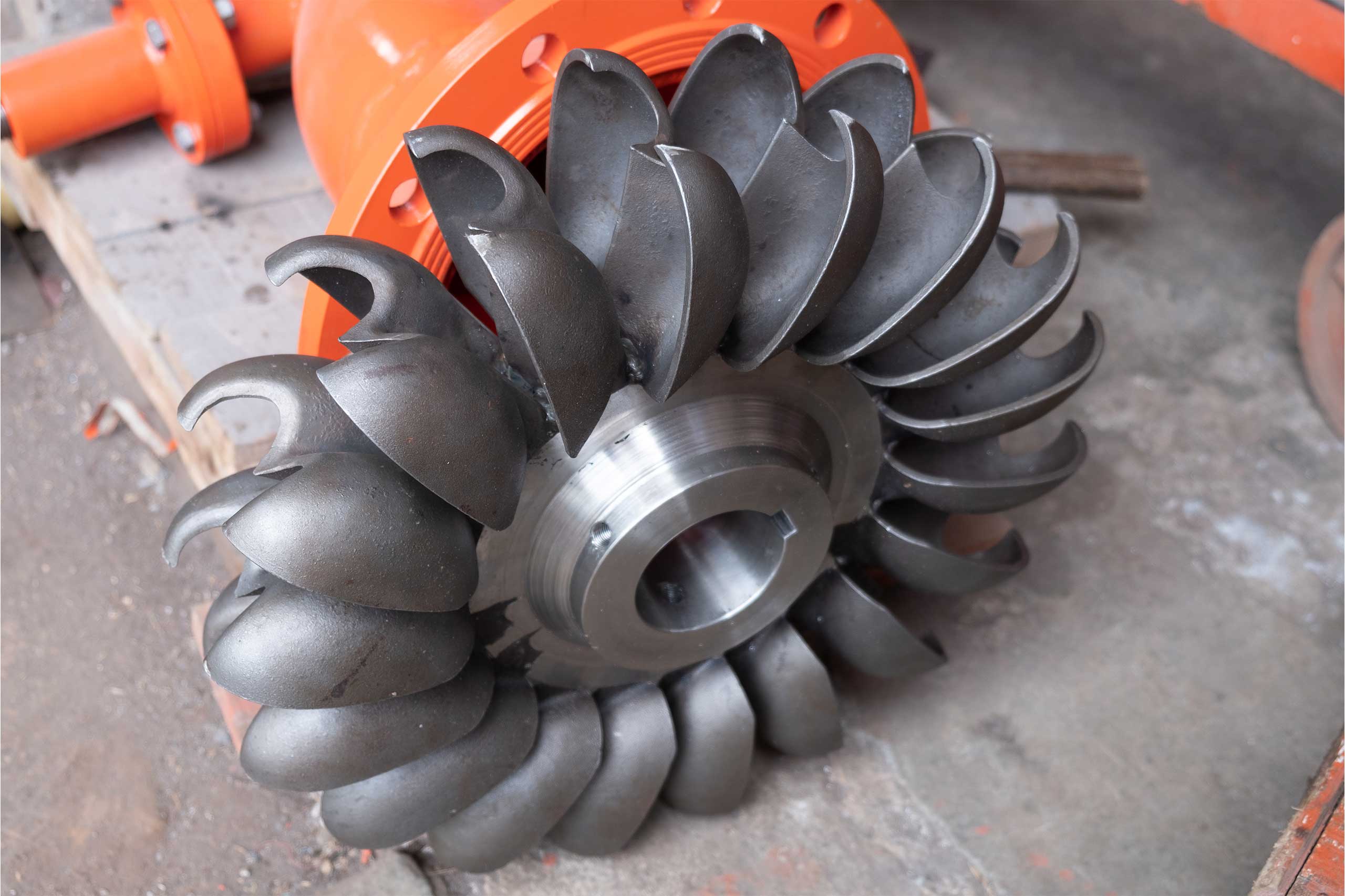

Das Wasser strömt aus Hochdruckdüsen und trifft auf eine Vielzahl becherförmiger Schaufeln, die sich an einem Laufrad befinden. Die Turbine verfügt über eine oder mehrere fein regulierbare Nadeldüsen, mit denen sich der Wasserdurchfluss beeinflussen lässt.
Große Fallhöhen und kleine Wassermengen (Speicherkraftwerke, Hochdruckkraftwerke).
Der Einlauf ist spiralförmig und erinnert an die Form eines Schneckenhauses. Das Wasser wird darin durch ein Leitrad mit verstellbaren Schaufeln auf die gegenläufig gekrümmten Schaufeln des Laufrades gelenkt.
In der Regel mittlere Fallhöhen und konstante Wassermengen (Speicherkraftwerke).
Sie ist eine radial- und teilbeaufschlagte Gleichdruckturbine. Seit mehr als 60 Jahren gibt es sie auch in der Ausführung mit Saugrohr. Durch die 2-zellige Bauweise können stark schwankende Wassermengen verarbeitet werden.
Geringe bis mittlere Fallhöhen und schwankende Wassermengen.
Mit ihren verstellbaren Flügeln ähnelt sie einer Schiffsschraube. Es lassen sich sowohl die Schaufeln des Laufrades als auch jene des Leitapparates verstellen.
Geringe Fallhöhen, große Wassermengen (Laufkraftwerke).
Die patentierte Lamellenturbine ist ein optimiertes unterschlächtiges Wasserrad. Statt der Schaufeln werden Lamellenbündel eingesetzt, mit denen auch bei veränderlichen Wasserverhältnissen ein weitgehend konstanter Wirkungsgrad erreicht wird.
Für Standorte mit Hochwasser-Gefahr sowie mit schwankendem Unterwasser-Spiegel wurden spezielle Konzepte entwickelt.
Die Wasserkraftschnecke oder archimedische Schnecke ist schon seit dem Altertum gekannt. Sie nutzt den Lage-Energie-Unterschied zwischen zwei unterschiedlich hoch gelegenen Stellen eines Fließgewässers.
Als Ersatz kleiner, sanierungs-bedürftiger Turbinenanlagen, an ehemaligen Bewässerungs-wehren und im Klarwasserauslauf von Kläranlagen.
Seit Jahrtausenden ist der Mensch bemüht, die Kraft des Wassers zu nutzen. Am Beginn stand das einfache Schaufelrad, heute haben wir Kraftwerke mit modernster Technologie. Abhängig von den örtlichen Gegebenheiten (Fallhöhe, Wassermenge) gelangen unterschiedliche Typen von Kraftwerken und Turbinen zum Einsatz.
